板框滤油机用途和特征
板框压力式滤油机主要用于电厂、、电站
用途
板框压力式滤油机主要用于电厂、、电站、、工矿企业的变电所(室)润滑油库、、拖沓机站、、石油、、化工、、冶金、、国防工业等单位过滤变压器油、、透平油、、真空液压油、、极压齿轮油、、机械油及其它润滑油中的水份和杂质，是真空净油机、、透平油过滤机用于前置初过滤的理想装备。
因受齿轮结构及装置结构的限制，对高粘度的油液不适用；；对汽油、、煤油等无滑性的油类，可凭证用户需要选用特殊质料用配用特种电机。当油液粘度较大时，应先将油加热（如接纳我厂生产的 DJL 系列加热装置），以降低油液粘度而便于过滤。如油液太脏，可先接纳沉淀的要领，将大宗的杂质除去后再用本滤油机举行过滤。
LY 型设计的全新型板框压力式滤油机，通过配备特殊推进式油泵，其 吸程和对油的粘度的适用规模比原来提高了一倍以上，噪音也在原来的基 础上有很大程度的降低。

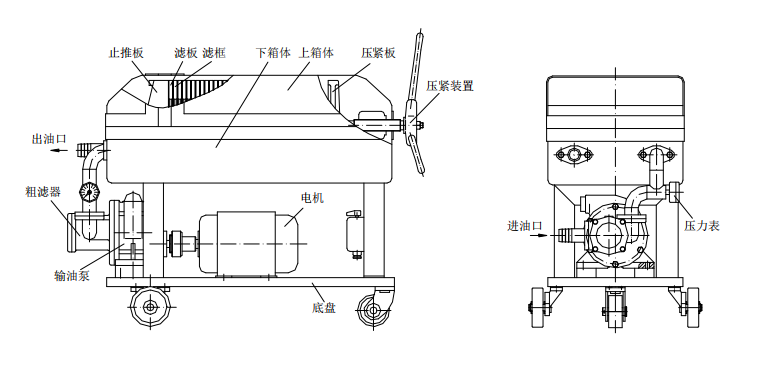

主要结构特征

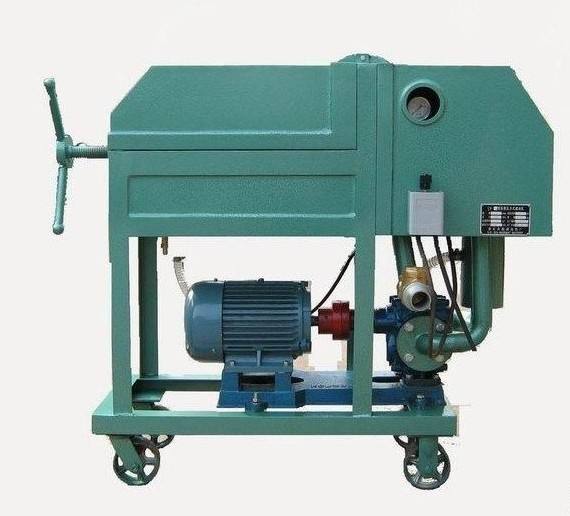

滤油机是由过滤床，输油泵和粗滤器等部分组成的可移动装置。 过滤床是一种连续操作的，在压力作用下向侧面过滤的过滤器组压入 脏油，它是由成套的顺序交替排列的滤板和滤框以及包括有手动螺旋压紧 装置、、压紧板的机构组成。滤板和滤框的侧面有“耳子”支持于机架的托 板上，滤板和滤框间衬有作为过滤介质的滤纸或滤布，借压紧装置的压力， 将滤板和滤框压紧在牢靠的止推板和滤框之间的滤纸或滤布，起过滤作用。
在滤板和滤框响应位置上设有两个通液孔，当压紧后组成为两条完整的通 道，耳子呈三角形的一边导入脏油，经由滤室过滤后，从另一边响应通道 （在耳子呈扇形的一边）引出清洁的油。 过滤时脏油经输入通道分配到各个滤框内，通过滤纸后进入滤板的通 液孔，清洁的油搜集于输出通道内，倾轧机外。而脏物留在滤纸外貌上， 脏油中的少量水份被滤纸中的毛细管吸收，当滤纸外貌的滤渣逐渐增厚及 滤纸中的水份含量增多，过滤阻力增添，当增添到一定程度（一般为 0.2~0.35Mpa）应阻止过滤，替换或洗濯滤纸，再继续使用。 齿轮泵与电念头用弹性橡胶垫联接，为阻止压力过高造成机械事故， 在油泵的下部设有清静阀（产品出厂时已调理到划定的最高压力 150%PN）。 凭证用户需要可将清静阀设定在较低的数值上，但一般不允许调理到凌驾 划定的最高压力值。
齿轮泵和电念头装在过滤床的下面，油泵输出的液体通过排送管、、止 推板运送到过滤部分。 齿轮泵的齿轮由转动轴承支承，它是靠油泵自己运送的油液来润滑的。 粗滤器装置在油泵的吸入端，它的作用是防止大颗粒杂质进入油泵，
板框滤油机的结构简朴，使用规模广，价钱比真空滤油机低，是中小企业的首选。
